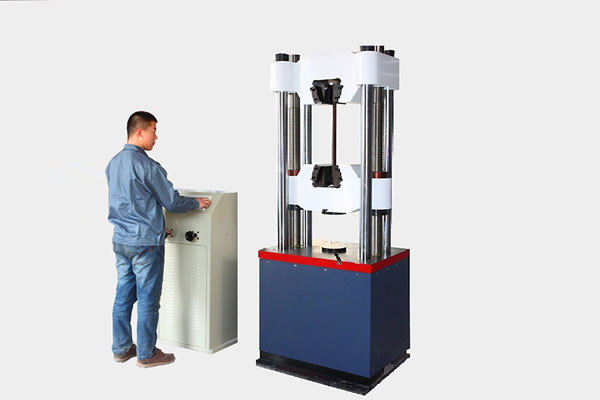

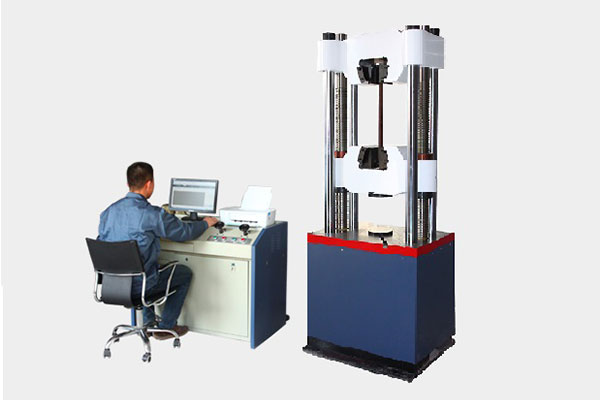

WE-1000系列數顯式式液壓萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗，增加簡單的附件后可對水泥、混凝土、磚、瓦、橡膠及其制品進行檢測。
本機由雙立柱雙絲杠油缸下置式主機及琴式油源控制柜組成。拉伸空間位于主機上方，壓縮、彎曲試驗位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過移動中橫梁來實現，中橫梁升降采用鏈條傳動。手動調整送油閥進油量來實現材料的拉伸、壓縮、彎曲等試驗。試驗完成后自動求取材料的最大力、抗拉強度等試驗結果。
性能特點:
1、特制超厚鉗口座在鉗口夾持試樣時、使鉗口完全包容在鉗口座體內，使試樣夾持更加可靠，杜絕了因鉗口座淺而呈喇叭狀變形損壞的可能，大大提高了設備的使用壽命。
2、在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入，致使鉗口座斜面劃傷的現象，使夾持過程更順滑，加成更牢靠。
3、測控系統運行速度快、界面溫和、具有多種試樣信息輸入模式，可滿足不同材料的測試。對于相同條件的試樣一次輸入多個自動生成。
4、試驗力顯示全程分辨率不變，以確保實驗數據測量的準確性。
5、試驗數據（試驗力、加載速率）和試驗曲線隨試驗過程動態實時屏幕顯示。
6、實驗結束后實驗數據自動分析、自動存儲和打印。
7、當負荷超過慢量程的2%-100%是自動過載保護停機。
8、分解試驗日期可自動查詢相關歷史記錄。
9、軟件預留數據接口，方便于試驗室間隔局域聯網，便于試驗數據管理。
技術參數：
|
產品型號 |
WEW-100B |
WEW-300B |
WEW-600B |
WEW-1000B |
||
|
主機結構形式 |
雙立柱雙絲杠油缸下置式結構 |
|||||
|
最大試驗力 |
100 kN |
300 kN |
600 kN |
1000 kN |
||
|
試驗機級別 |
1級 |
|||||
|
試驗力測量范圍 |
2%-100% |
|||||
|
力分辨率 |
1/300000 |
|||||
|
變形測量裝置 |
電子式引伸計 |
|||||
|
變形示值 |
≦示值的±0.5% |
|||||
|
位移測量裝置 |
拉線式光電編碼器 |
|||||
|
位移示值 |
≦示值的±1% |
|||||
|
位移分辨力 |
0.01mm |
|||||
|
活塞最大移動速度 |
70（mm/min） |
|||||
|
橫梁調整速度 |
120（mm/min） |
|||||
|
活塞最大行程 |
250mm |
|||||
|
控制方式 |
手動加載 |
|||||
|
有效拉伸空間 |
650mm |
|||||
|
有效壓縮空間 |
550mm |
|||||
|
立柱間距 |
540mm |
540mm |
540 |
650mm |
||
|
夾緊方式 |
液壓自動夾緊 |
|||||
|
圓試樣夾持直徑 |
φ6-φ26mm |
φ6-φ26mm |
φ13-φ40mm |
φ13-φ40mm |
||
|
扁試樣夾持厚度 |
0-15mm |
0-15mm |
0-15mm |
0-30mm |
||
|
扁試樣夾持寬度 |
70mm |
70mm |
75mm |
75mm |
||
|
上下壓盤尺寸 |
φ160/204*204mm（選配） |
|||||
|
彎曲支輥間距 |
600 mm |
|||||
|
彎曲支輥寬度 |
140mm |
|||||
|
安全保護裝置 |
機械限位保護和軟件過載保護 |
|||||
|
主機外形尺寸 |
810×560×2050 |
810×560×2050 |
830×580×2150 |
10600×660×2450 |
||
|
主機電源 |
0.55KW |
0.55KW |
0.55KW |
0.75KW |
||
|
油源控制柜外形尺寸 |
960×630×900 |
960×630×900 |
960×630×900 |
960×630×900 |
||
|
控制柜電源 |
1.5 KW |
1.5 |
1.5 |
1.5 |
||
|
主機機重量 |
1500kg |
1800kg |
2100kg |
2800kg |
||
